產品概述
本產品為過濾式除鐵裝置，不影響下料，主要用于清除粉狀、顆粒狀原料及液體或漿料中的鐵磁性雜質，濕法生產和干法生產都可應用。廣泛適用于陶瓷、電力、礦業、塑料、化工、橡膠、制藥、食品、環保、顏料、染料、電子、冶金等行業。保護機器，放置簡單，清理容易，除鐵效果好，磁場一般在8000～12000 GS之間，除鐵率幾乎達到100％。
工作原理：
磁性過濾架是采用優質不銹鋼管和高B值稀土合金釹鐵硼，并采用特殊的制作方法制作而成。并將其組合在固定架上，構成磁性過濾架。當含鐵的物質通過時，受到磁力棒的吸引，將含鐵的物質牢固的吸附在管壁上，以保證設備的完好和產品的安全。
產品特點：
無能耗、無污染、可安裝于生產線上能與物料接觸的任意位置，節約空間，安裝方便，主要采用稀土合金釹鐵硼作為磁源，磁力強勁，結構簡單，使用壽命長，規格樣式可按照客戶使用要求及生產現場情況任意更改定制。

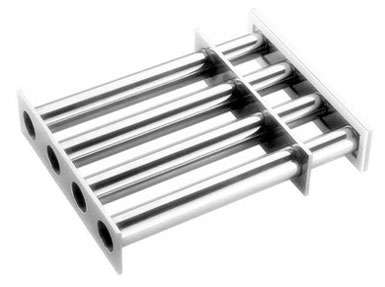

磁性過濾架（磁力架），
1、根據下料的料斗口徑（方形或圓形）、磁棒層數、磁棒根數、磁棒直徑，可以分為多種型號，例如￠300×2層×11×￠20管磁力架，即上層直徑300mm，上下兩層磁棒,總共
11根￠20的磁棒；
2、磁棒管徑分為￠16，￠20，￠22，￠25，￠28，￠32，￠50等規格；
3、為了達到更佳除鐵效果，也可做成多層、多根；
4、全不銹鋼制造，架身牢固，永久使用；
5、可以根據客戶要求訂做各種異型產品。
根據客戶要求可加工各式各樣的產品，產品質量按照GB13560-2000及JBT8711-1998執行。
技術參數
常見規格參數及尺寸
|
圓形
|
正方形
|
||||
|
規格 (mm)
|
Hiberarchy
|
中心距
|
規格 (mm)
|
Hiberarchy
|
中心距
|
|
100 x 40(80)
|
2管單層
（3管雙層）
|
左右中心距與上下垂直中心距均為50mm
|
100 x 100 x 40(80)
|
2管單層
（3管雙層）
|
左右中心距與上下垂直中心距均為50mm
|
|
150 x 40(80)
|
3管單層
（5管雙層）
|
150 x 150 x 40(80)
|
3管單層
（5管雙層）
|
||
|
200 x 40(80)
|
4管單層
（7管雙層）
|
200 x 200 x 40(80)
|
4管單層
（7管雙層）
|
||
|
250 x 40(80)
|
5管單層
（9管雙層）
|
250 x 250 x 40(80)
|
5管單層
（9管雙層）
|
||
|
300 x 40(80)
|
6管單層
（11管雙層）
|
300 x 300 x 40(80)
|
6管單層
（11管雙層）
|
||
|
350 x 40(80)
|
7管單層
（13管雙層）
|
350 x 350 x 40(80)
|
7管單層
（13管雙層）
|
||
|
400 x 40(80)
|
8管單層
（15管雙層）
|
400 x 400 x 40(80)
|
8管單層
（15管雙層）
|
||
|
450 x 40(80)
|
9管單層
（17管雙層）
|
450 x 450 x 40(80)
|
9管單層
（17管雙層）
|
||
|
500 x 40(80)
|
10管單層
（19管雙層）
|
500 x 500 x 40(80)
|
10管單層
（19管雙層）
|
||
